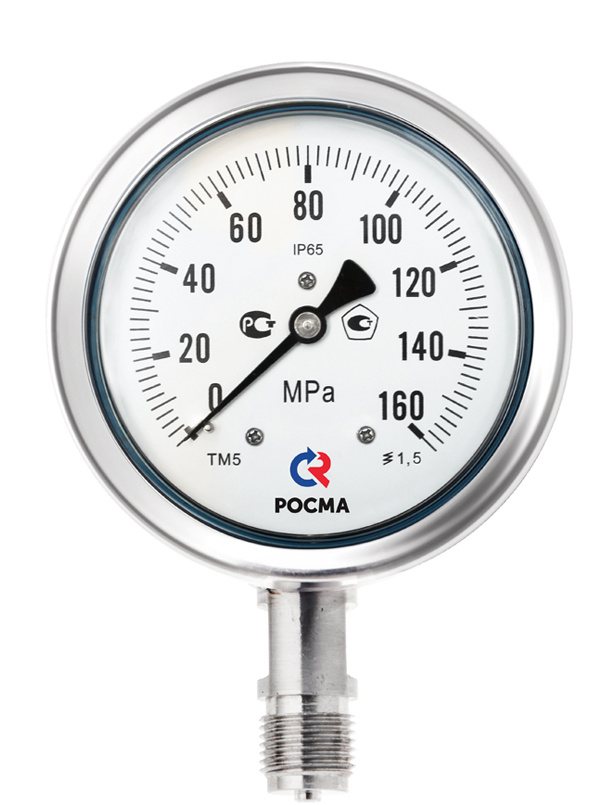

Манометры промышленные коррозионностойкие виброустойчивые до 160 МПа
Тип ТМ, серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
100, 150, 160*
* — под заказ
1,5
0…160
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)
IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67
Нержавеющая сталь 08Х17Н13М2, байонетное
Нержавеющая сталь 08Х17Н13М2
Алюминий, шкала черная на белом фоне
Органическое
Опция: минеральное многослойное безопасное — триплекс
Опция: на стрелке
Радиальное
G½ или M20×1,5
** — под заказ другие резьбы
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
100 | 1,5 | 0…160 | G½ / М20×1,5 |
радиальное | 7545 |
|
|
8090 |
* — под заказ
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Безопасное стекло (триплекс), с установкой | ТМ-521Р | 300 |
| ТМ-621Р | 375 | |
| Стрелка с корректором нуля, с установкой | ТМ-521Р, -621Р | 100 |
| Фланец, с установкой | задний для ТМ-521Р | 250 |
| задний для ТМ-621Р | 435 | |
| Скоба, с установкой | ТМ-521Р | 180 |
| ТМ-621Р | 300 | |
| Указатель предельных значений (нержавеющая сталь) | ТМ-521Р, -621Р | 110 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ-521Р, -621Р | 40 / 50 |
| Контрольная стрелка, с установкой | ТМ-521Р | 690 |
| ТМ-621Р | 845 | |
| Исполнение корпуса с IP67 | ТМ-521Р, -621Р | +10% к стоимости прибора |
| Исполнение штуцера с резьбой NPT | ТМ-521Р, -621Р | +10% к стоимости прибора |
| Индивидуальная шкала | ТМ-521Р, -621Р | +10% к стоимости прибора |
| Свидетельство о поверке к нумерованному прибору | ТМ | 100 |
| Индивидуальный паспорт на нумерованный прибор | ТМ | 100 |
| Нанесение на циферблат дополнительных условных обозначений | ТМ | 25 |
| Первичная заводская поверка | ТМ | бесплатно |
| Периодическая поверка | ТМ | 140 |
| Пломбировка манометра (под заказ) | ТМ | 65 |
| Ремонт | ТМ | от 440 |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ | индивидуально |
Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
| Диаметр корпуса, мм | Объем жидкости в приборе, мл | Цена заполнения прибора, с НДС, руб |
Цена слива прибора, с НДС, руб. |
||
|---|---|---|---|---|---|
| глицерин ПК-94 | силикон ПМС-50 | глицерин ПК-94 | силикон ПМС-50 | ||
| 100 | 260 | 60 | 215 | 145 | 420 |
| 150 | 640 | 125 | 495 | ||

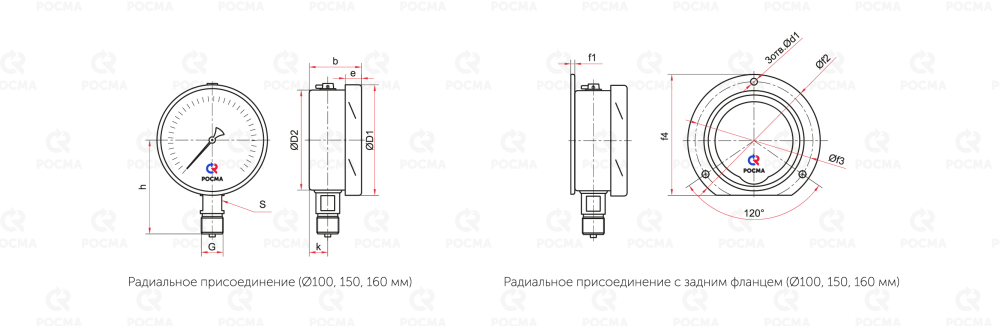

Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 | — | — | — | — | — | 0,57 | 0,88 | 260 |
| ТМ-521РКТ | 7 | 3 | 132 | 116 | 121 | 0,64 | 0,95 | ||||||||||
| ТМ-621Р | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | — | — | — | — | — | 0,91 | 1,68 | 640 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,78 |
* — под заказ

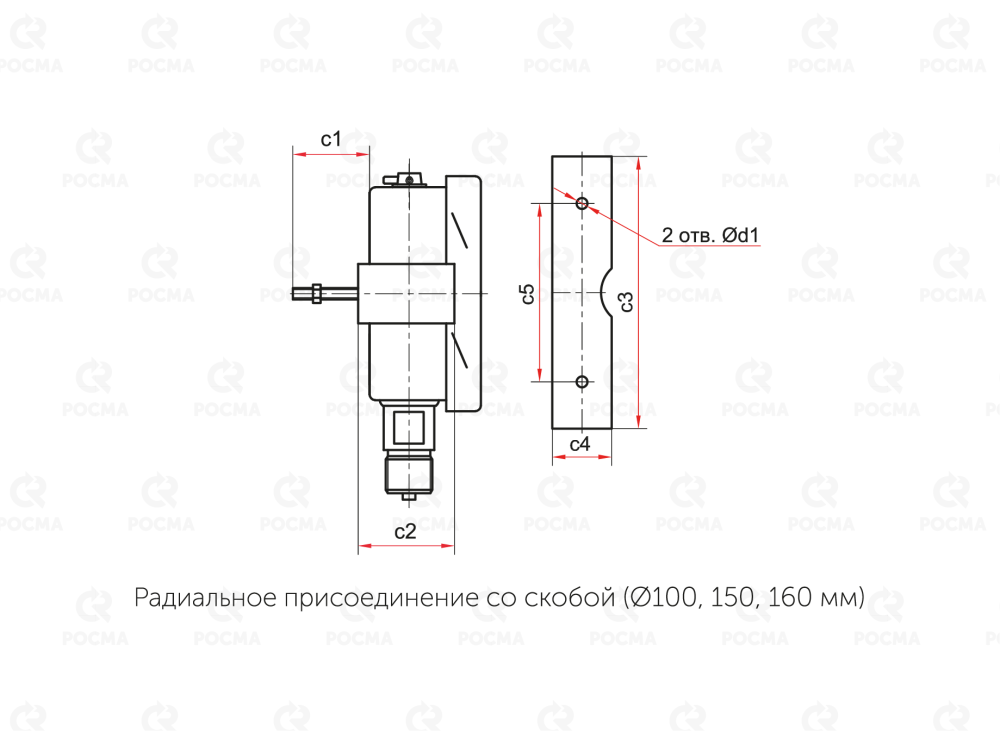

Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521РС | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 | 7 | 30 | 38 | 128 | 26 | 50 | 1,01 | 1,32 | 260 |
| ТМ-621РС | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | 39 | 165 | 28 | 105 | 1,83 | 2,60 | 640 |
* — под заказ

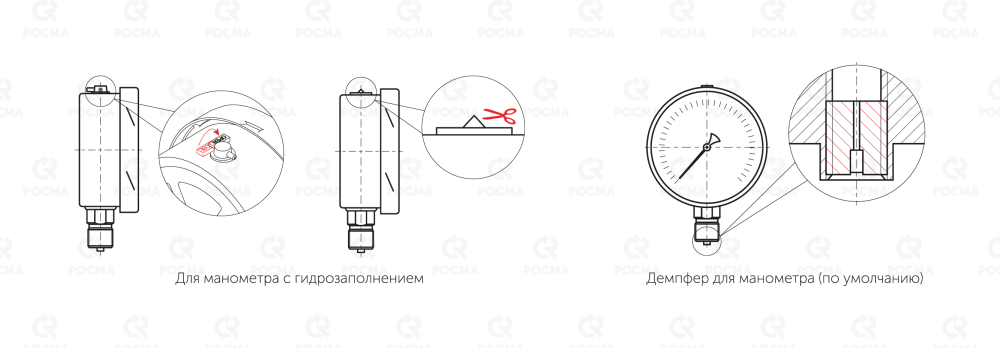

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 100 | 5 |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное со скобой | РС | |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…160 |
| Резьба присоединения | ||
| Класс точности | 1,5 |
Пример обозначения:
ТМ − 6 2 1 Р.00 (0−160 МПа) G½. 1,5
